| 加工定制：是 | 品牌：创联汇通 | 型号：SCB9-400/10干式变压器 |
| 额定电压：10（kV） kV | 额定容量：400（KVA） KVA | 负载耗损：33（W） W |
| 阻抗电压：4（%） % | 尺寸：22（m） m | 产品认证：*** |
荆门变压器厂干式变压器损耗低、散热好！SCB9-400/10干式变压器，SCB9-400/10环氧树脂浇注干式配电变压器，SCB9-400/10环氧树脂浇注干式配电变压器，SCB9-400/10环氧树脂浇注干式变压器厂家，SCB9树脂浇注干式电力变压器特点，SCB9-400/10环氧树脂浇注干式变压器执行标准，SCB9-500/10环氧树脂浇注干式变压器温度控制系统。
SCB9-400/10环氧树脂浇注干式变压器结构特点：
安全、不易燃烧、防火可直接安装在负荷中心 /免维护、安装简便、运行成本低/防潮性好，可在***湿度下正常运行 /损耗低、噪声低、局部放电量小，损耗通常比国家相应标准低5%~10%/散热好、过载能力强，风冷状况下，可过负载50% /运行可靠，有完善的温度保护控制系统，可***变压器安全运行/体积小、重量轻，结构稳定，抗突发短路能力强.
北京创联汇通电气设备有限公司交付提示
SCB9干式变压器原理
SCB9-400/10环氧树脂浇注干式变压器订货须知
SCB9系列树脂绝缘干式电力变压器技术数据表：
SCB9-400/10环氧树脂浇注干式变压器售后保障及承诺
干式变压器的冷却方式
电力配电变压器出厂检验台（图上）
SCB9-400/10环氧树脂浇注型干式配电变压器温度仪（上图）和成品区（下图）
北京创联汇通电气有限公司温馨提示
创联汇通变压器厂家是电力变压器，厢式变压器，干式变压器，特种变压器等电力电气设备的直接生产厂家，公司所供产品质量、价格、售后服务具有优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有***保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

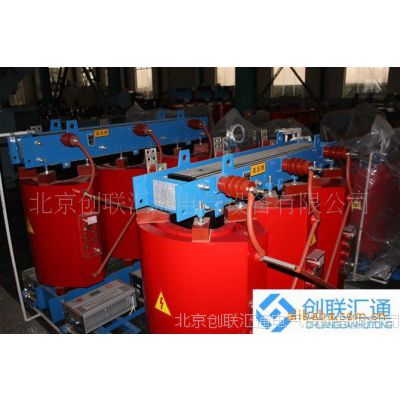

SCB9-400/10环氧树脂浇注干式配电变压器
SC(B)9-160～2500/10F级树脂浇注干式配电变压器
概述:SC(B)9-160～2500/10F级树脂浇注干式配电变压器用薄层环氧树脂浇注来包封高、低压绕组的干式变压器，具有阻燃、自熄、防潮、散热性好等优点，可以深入负荷中心，例：高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。
正常使用条件
海拔不超过1000m户内
环境气温+40℃ 日平均温度+30℃
年平均温度+20℃***气温-5℃
根据用户要求可提供在特殊使用条件下运行的变压器。
SCB9-400/10环氧树脂浇注干式变压器厂家
联系人：赵经理
手 机：15901424612
座 机：010-57278363
传 真：010-57202070
邮 箱：bjclht@163.com
网 址：
欢迎需要SCB9-400/10环氧树脂浇注干式变压器的各界朋友来电咨询！
SCB9-400/10环氧树脂浇注型干式配电变压器散热用的风机（上下图）
SCB9树脂浇注干式电力变压器特点：
1.安全、不易燃烧、防火可直接安装在负荷中心；
2.免维护、安装简便、运行成本低；
3.防潮性好，可在***湿度下正常运行；
4.损耗低、噪声低、局部放电量小，损耗通常比国家相应标准低5%~10%；
5.散热好、过载能力强，风冷状况下，可过负载50%；
6.运行可靠，有完善的温度保护控制系统，可***变压器安全运行；
7.体积小、重量轻，结构稳定，抗突发短路能力强；
SCB9-400/10环氧树脂浇注干式变压器结构特点：
1）、高压绕组导体采用高导电率的无氧铜箔，匝间绝缘采用F级绝缘材料，绕组内外均用进口玻璃网格板做骨架。铜箔连同匝绝缘在高压箔绕机上一次编程，微机控制，激光定位，引出线用氩弧焊自动焊接，分段绕制而成，然后置于模中，在真空下用带填料的树脂浇注成型。
2）、低压绕制采用与高压绕组高度相同的铜箔，连同F及匝绝缘在低压箔绕机上绕制。绕制时绕组引线用铜排经氩弧焊自动焊接后引出，绕组中间放入撑条形成冷却气道，端部用树脂灌封，固化成型。
3）、铁心采用优质晶粒取向冷轧硅钢片，45度全斜接缝及铁轭无穿孔结构，以***较低的空载损耗。铁心夹紧采用国内独步的预应力、透气方钢夹件结构，心柱采用绝缘带绑扎，上下夹件采用内拉板结构，铁心表面采用特殊树脂密封工艺，因此增加了结构强度和夹持力，同时也降低了噪音。
公司生产的H级非包装干式变压器（上下图）
北京创联汇通电气设备有限公司
本公司是生产电力变压器，干式变压器，箱式变压器，矿用变压器，高出力变压器，配电箱，高低压开关柜，配电盘等电力变电设备的专业厂家。公司拥有雄厚的经济实力，完善的质量管理体系。检测，工装设备齐全，产品各项性能指标经国家，省变压器质量监督检验中心检验，符合***.由于产品具有结构精，噪音低，损耗小，性能稳定等特点，在电力电网，钢铁，化工等部门***不衰，产品分部在北京，天津，河北，河南，山西，内蒙等省市深受用户好评。
本公司研发生产的S11型10KV双绕组系列变压器是在传统的结构和成熟的技术基础上，做了许多改进，如采用全密封形式，采用许多新材料等，使得结构更趋可靠，运行可靠性大大加强，同时损耗性能实际上已达到国外工业发达国家同等产品的***水平，产品符合GB1094.1-5、GB/T6451标准，技术规范容量范围：10~31500KVA电压组合：10/0.4KV、35/0.4KV、35/10.5KV频率：50HZ相数：三相或单相调压方式：无励磁调压或有载调压分接范围：±5%或±2*2.5%、±3*2.5%、按用户要求联结组别：Yyn0、Dyn11、Yd11或按用户要求。
本系列产品符合***GB1094.1-5《电力变压器》和GB/T6451-2008《三相没浸式电力变压器技术参数和要求》，本系列产品在材料、工艺、结构上采取了一系列重大改进，使产品电气性能达到国际九十年代同类产品的***水平，具有效***，损耗低等特点，可节省大量的电能和运行费用，社会效益***，是***的新产品。与S9系列相比较，空载损耗平均下降30%，我***推广的节能型更新换代产品,是城市和农村广大配电网络中心理想的配电设备之一。
SCB9-400/10环氧树脂浇注干式变压器执行标准
1)、IEC60076-11:2004干式电力变压器
2）、GB1094.1-1996电力变压器
3）、GB1094.11-2007干式电力变压器
4）、GB/T10228-2008干式电力变压器技术参数和要求
5）、JB/T10088-2004 6KV-500KV级电力变压器声级
创联汇通生产车间外景图（上图）和车间办公室（下图）
SCB9-400/10环氧树脂浇注干式变压器温度控制系统
干式变压器的安全运行和使用寿命很大程度上取决于变压器绕组绝缘的***，当绕组温度超过绝缘耐受温度时会使绝缘遭到破坏，是导致变压器不能正常工作的主要原因，BWD 3K系列温度控制系统通过PTc测温元件检测低压绕组的温度，并根据这一温度值控制冷却风机。
特点：
1、集温度显示、控制于一体。
2、***的电路设计，能有效地抑制电路漂移．具有***的抗干扰能力。
3、具有Watch Dog功能及电源上掉电检测电路，能***温控器在恶劣环境T9-'~工作。
4、可按用户需求提供变压器三相绕组温度值4 20mA模拟输出功能及Rs232或Rs485计算机接口，以满足自动化监控的要求。
5、简单实用的抽式安装，便于拆卸。
主要功能：
1、三相绕组温度巡回检测和值显示
2、根据设定温度自定开启和关闭风机功能／手动启停功能。
3、超温报警，超温跳闸功能。
4、故障检测报警，消音功能。
5、风机定期启停功能。
6、绕组温度值4 20mA模拟输出(负载能力达300欧姆】。
7、R$232或R$485计算机接口输出，通讯距离达1 200米。
北京创联汇通电气设备有限公司交付提示
我司通过第三方物流运输，***的方式交付，在此之前，公司需要适当金额的***金，自收到***金之日起，我司将根据合同要求期限、地点等相关内容安排发货，货到当地，买方验货无误并支付余款.
车间内摆放的箱式变压器（上图）和环氧树脂浇注型干式配电变压器在箱式变压器中的应用（下图）SCB10干式变压器原理
变压器的工作原理都是一样的，
干式变压器原理和其他变压器是一样的，只是散热方式不一样，干式变压器为空气散热，一般需要加散热的风机。干式变压器结构比油浸变压器简单，价格也比较便宜，容量一般比较小，一般安装在室内环境。
干式变压器直接靠空气冷却。干式变压器在室内安装。
SCB9-400/10环氧树脂浇注干式变压器订货须知
a、额定容量； b、高低压额定电压；
c、联结组标号； d、阻抗电压；
e、分接范围； f、频率；
g、其它（特殊）要求。
SC(B)9系列树脂绝缘干式电力变压器技术数据表：
型号 | SCB9-(30-2500)/10变压器 | 产品地区 | 北京市 | |
品牌 | 创联汇通 | 电源相数 | 三相变压器 | |
铁心形状 | E型铁心 | 冷却形式 | 自然空气冷却（AN） | |
铁心结构 | 心式 | 绕组数目 | 三绕组 | |
外形结构 | 外壳 | 电压比 | 10（KV） | |
额定容量 | 30-2500kva | 额定功率 | 50（Hz） | |
SCB9-400/10环氧树脂浇注干式变压器售后保障及承诺
1.我们的产品完全是按照国家，行业标准进行生产，并满足用户提出的一切要求，选用性能优越，价格合理的元器件，并采用***的加工工艺，严格按照***9000标准进行生产过程控制，本着对用户负责的态度，提供加工工艺完善，技术水平***，检测手段完备，高标准，高质量的产品。
2.我公司严格执行产品出库检验，检测制度，***产品合格率达到99.***。
3.产品质量***期为自产品初步检验，验收合格之日起一年。
产品质量***期限内实行“三包”，并做到服务及时，周到，让用户满意。
4.根据用户要求，提供周到，及时的技术服务，并协助和指导用户安装调试。
5.我公司本着“质量，用户至上”的原则，使客户为上帝，视质量为生命。
欢迎社会各界人士考察洽谈合作！
SCB9-400/10环氧树脂浇注型干式配电变压器温控设备（上图）和环氧树脂浇注型干式配电变压器成品区（下图）
干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却(AN】和强迫空气冷却(AF)。
1、自然空气冷却万式(AN)时，正常使用条件下，变压器可连续输出1 00％69额定容量。
2、强迫空气冷却(AF)时正常使用条件下，变压器输出容量可提高50％。可适用于急救或断续过负荷运行，但由于负载损耗和阻抗电压增幅较大，不推荐强迫风冷(AF】长时间连续超负荷运行。
3、对自然空气冷却(AN）和强迫空气冷却(AF）的变压器均需要***变压器具有良好的通风能力t要***变压器的每1KW损耗具有4M。，mm通风量。
4、我公司采用横流式风机作为冷却系统，其优点为：
风压均匀，冷却效果好；体积小，占用空间小：风量大，能耗低。
5、风机数量．功率及电源配置如下:
变压器容量（kvA）200-315 400-500 630-2500
风机数量*功率（W）4*44 4*44 6*80
风机电源220v（330v）220v（380v）220v（380v）
