襄樊箱式变压器、襄樊SCB9干式变压器、SCB9-2000/10干式变压器，SCB9-2000/10环氧树脂浇注干式变压器供应商北京创联汇通电气提供SCB9-2000/10环氧树脂浇注干式变压器供应商北京创联汇通电气提供/北京创联汇通电气/SCB9-2000/10环氧树脂浇注干式变压器介绍/SCB9-2000/10环氧树脂浇注干式变压器产品特点/SCB9-2000/10环氧树脂浇注干式变压器型号含义/SCB9-2000/10环氧树脂浇注干式变压器执行标准/SC(B)9系列树脂绝缘干式电力变压器技术数据表/SCB9-2000/10环氧树脂浇注干式变压器外壳保护装置/SCB9-2000/10环氧树脂浇注干式变压器温控、温显/SCB树脂绝缘干式电力变压器型号标志/技术规范/技术参数和外形尺寸/ SCB9-2000/10环氧树脂浇注干式变压器技术参数和外形尺寸/SCB9-2000/10环氧树脂浇注干式变压器干式变压器温度/SCB9-2000/10环氧树脂浇注干式变压器使用条件/SCB9-2000/10环氧树脂浇注干式变压器干式变压器原理/SCB9-2000/10环氧树脂浇注干式变压器的防护方式.

北京创联汇通电气介绍：

    北京创联汇通电气设备有限公司是从事电力能源节能环保、稳定可靠及可持续高效利用的高新技术企业；集研发、生产制造、销售与技术推广于一体的综合型电力服务公司；公司主营业务已涵盖电力变压器、特种变压器、干式变压器、箱式变压器、配电柜、高低压电器等配电设备的配套供应服务。经过多年的积累和发展，我公司已拥有一张覆盖全国的销售网络，幷与冶金、能源、化工、及社区和***电力服务机构建立了长期合作伙伴关系。

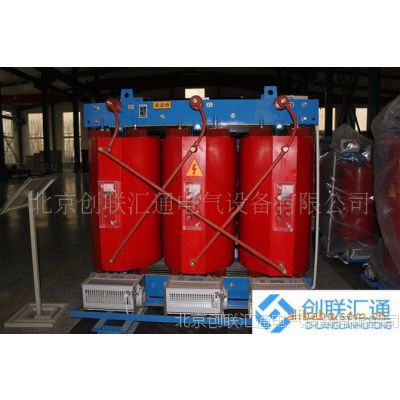

SCB9-2000/10环氧树脂浇注干式变压器图片（上下图）

SCB9-2000/10环氧树脂浇注干式变压器介绍：

    该系列环氧数值浇注干式变压器材料优质、配方科学，采用***的生产检测设备按严格的工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。

   SCB9系列环氧浇注变压器配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际***水平。

    10KV级SCB9型环氧树脂浇注干式变压器，可作为油浸式配电变压器的更新换代产品，是各类干式变压器中性能***的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、实验室、车站、码头、机场、组合变电站等重要场所。

北京创联汇通电气有限公司温馨提示

    创联汇通变压器厂家是电力变压器，厢式变压器，干式变压器，特种变压器等电力电气设备的直接生产厂家，公司所供产品质量、价格、售后服务具有优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有***保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

SCB9-2000/10环氧树脂浇注干式变压器厂家电话

联系人：赵经理

手 机：15901424612

座 机：010-57278363

传 真：010-57202070

邮 箱：bjclht@163.com

网 址：

欢迎需要SCB9-2000/10环氧树脂浇注干式变压器的各界朋友来电咨询！

SCB9-2000/10环氧树脂浇注干式变压器产品特点：

     我厂生产的SCB10型为北京家领有产品型号证书的低噪音低损耗型树脂绕注线圈干式变压器。由于***的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：

  1.高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。

  2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。

  3.线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在***相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

  4. 抗短路、雷电冲击水平高。

  5.线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。

  6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。

  7.损耗低，节电效果好，运行经济，可免维护。

  8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。

SCB9-2000/10环氧树脂浇注干式变压器及其他干式变压器成品区（上下图）

SCB9-2000/10环氧树脂浇注干式变压器型号含义

SC(B)□—M—□/□
S:表示三相变压器
C:表示树脂浇注式

B:表示箔绕线圈
□:表示性能水平代号

□/□：表示额定容量KVA/电压等级

SCB9-2000/10环氧树脂浇注干式变压器执行标准

  1)、IEC60076-11:2004干式电力变压器

     2）、GB1094.1-1996电力变压器

     3）、GB1094.11-2007干式电力变压器

     4）、GB/T10228-2008干式电力变压器技术参数和要求

     5）、JB/T10088-2004 6KV-500KV级电力变压器声级

SC(B)9系列树脂绝缘干式电力变压器技术数据表：

装配使用在箱式变压器中的SCB9-2000/10环氧树脂浇注干式变压器（上下图）

SCB9-2000/10环氧树脂浇注干式变压器外壳保护装置：

    外壳材料采用不锈钢或铝合金。防护等级达到IP20和IP23.IP20外壳可防止直径大于12MM的固体异物进入，对变压器作进一步的安全保护。IP23外壳更兼具防止与垂直线60°角以内的水滴流入，可适用于户外运行。

SCB9-2000/10环氧树脂浇注干式变压器温控、温显：

    温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度控制与测量，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自动跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却环境体系认证风机的投入或切换。

湿显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。

温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：

温控:﹤20m

温显:﹤10m（二线制）

    ﹤100m（带有补偿导线的二线制）

SCB树脂绝缘干式电力变压器型号标志/技术规范/技术参数和外形尺寸

　　变压器产品型号按JB，T3837—1 996《变压器类产品型号编制方法》规定

干式变压器产品型号标志：

　　注：1、变流(整流}变压器在最前加“z”

2、茸偶变压器在s前玎[…0’

3、三绕组变压器在s后加“s”

4、有载调压变压器在C后加“z”

5、铝箔绕组变压器在B前加[“L”

   6、隔离变压器在B后加“G”

   7、性能水平代号按GB，T10228 1 997~]“l¨为8’．比8’型空载损耗和负栽损耗都降低10％9· 型比8’型空载损耗降低20％．负载损耗降低1 5％为“1 0”型。

　　技术规范

　　电压等级：1 0 /35kV

　　容量范围：30—3150kVA

　　调压方式：无励磁调压

　　分接范围：±2 x 2 5％或±5％

　　频   率：50Hz或60Hz

　　联结组标号：Y．yno．D ynl 1

　　短路阻抗：标准阻抗(见技术参数】

　　温升：1 00K

　　冷却方式：AN或AF

　　防护等级：户内：IP00、lP20户外：IP23

　　绝缘等级：F级

　　绝缘水平：1 0kV级工频耐压28／3kV冲击耐压75kV

35kV级工频耐压70kV冲击耐压170kV

SCB9-2000/10环氧树脂浇注干式变压器高压侧和低压侧（上下图）

SCB9-2000/10环氧树脂浇注干式变压器技术参数和外形尺寸：

型号：SC(B)10型                     联结组标号：D.YN11或Y.yno

高压：10（11、10.5、6.3、6.0）kV    低压：0.4kV

高压分接范围：±5或±2*2.5%         调压方式：无励磁调压

 绝缘等级：F或H

SCB9-2000/10环氧树脂浇注干式变压器使用条件

满足下列要求的使用条件为正常使用条件：

a.海拔

海拔不超过1000m。

b.环境温度

气温+40℃

日平均气温+30℃

年平均气温+20℃

***气温-30℃(适用于户外式变压器)

***气温-5℃(适用于户内式变压器)

c.电源电压的波形

电源电压的波形似于正弦波。

d.多相电源电压的对称性

多相变压器所连接的电源电压应近似对称。

SCB9-2000/10环氧树脂浇注干式变压器干式变压器温度：

    ***《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。1、对干式变压器的线圈，当采用A级绝缘材料时，其极限工作温度在105℃时，温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，温升应小于150K。

安装在SCB9-2000/10环氧树脂浇注干式变压器上的温控仪（上下图）

SCB9-2000/10环氧树脂浇注干式变压器干式变压器原理

  变压器的工作原理都是一样的，

  干式变压器原理和其他变压器是一样的，只是散热方式不一样，干式变压器为空气散热，一般需要加散热的风机。干式变压器结构比油浸 变压器简单，价格也比较便宜，容量一般比较小，一般安装在室内环境。

  干式变压器直接靠空气冷却。干式变压器在室内安装。

SCB9-2000/10环氧树脂浇注干式变压器的防护方式：

   根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
