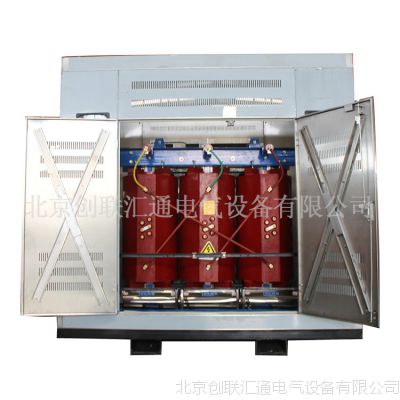

SCB10-2500/10干式变压器介绍

    SCB10-2500/10干式变压器产品特点

    SCB10-2500/10干式变压器型号含义

    SCB10-2500/10干式变压器执行标准

    SC(B)10干式变压器技术数据表

    SCB10-2500/10干式变压器外壳保护装置

    SCB10-2500/10干式变压器温控、温显

    SCB10干式变压器型号标志/技术规范/技术参数和外形尺寸

    SCB10-2500/10干式变压器技术参数和外形尺寸

    SCB10-2500/10干式变压器干式变压器温度

    SCB10-2500/10干式变压器使用条件

    SCB10-2500/10干式变压器干式变压器原理

    SCB10-2500/10干式变压器的防护方式

   SCB10-2500/10干式变压器材料优质、配方科学，采用***的生产检测设备按严格的工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。

    SCB10系列环氧浇注变压器配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际***水平。

    10KV级SCB10干式变压器，可作为油浸式配电变压器的更新换代产品，是各类干式变压器中性能***的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、实验室、车站、码头、机场、组合变电站等重要场所。

  【抗短路能力强】产品高压绕组采用环氧树脂真空浇注，局放量小，线圈电气强度高，绕组内外壁使用玻璃纤维网格板，增加了线圈的机械强度，提高了产品抗短路的能力。

  【热稳定性好】线圈、引线采用铜导线，在线圈内加添轴向油道，留有充分的温升裕度，严格控制产品的发热部位及最热点升温，产品的主要温升指标均比国际至少低5度。

  【温升低，使用寿命长】产品温升低，散热能力强，在强迫风冷条件下可以150%额定负载运行。可选配性能完善的温度控制保护系统，为变压器安全运行提供可靠保障。

  【免维护】干式变压器没有油，不需要定期对产品进行换油等维护。

  【外形美观】产品芯柱采用F级无纬带绑扎，对夹件和紧固件表面进行特殊处理，使产品更加美观。

    SCB10-2500/10干式变压器产品特点：

    我厂生产的SCB10型为北京家领有产品型号证书的低噪音低损耗型树脂绕注线圈干式变压器。由于***的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：

    1.高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。

    2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。

    3.线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在***相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

    4. 抗短路、雷电冲击水平高。

    5.线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。

    6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。

    7.损耗低，节电效果好，运行经济，可免维护。

    8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。

                     SCB10-2500/10干式变压器及其他干式变压器成品区（上下图）

                              SCB10-2500/10干式变压器尺寸图：

                          SCB10-2500/10干式变压器技术参数：


                          SCB10-2500/10干式变压器使用环境：

    SCB10-2500/10干式变压器干式变压器原理

    变压器的工作原理都是一样的。

    干式变压器原理和其他变压器是一样的，只是散热方式不一样，干式变压器为空气散热，一般需要加散热的风机。干式变压器结构比油浸变压器简单，价格也比较便宜，容量一般比较小，一般安装在室内环境。

    干式变压器直接靠空气冷却。干式变压器在室内安装。
    温控系统由温度控制器和安装在产品最 热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度控制与测量，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度 超过安全值时会自动跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却环境体系认证风机的投入或切换。

    湿显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。

    温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：

    温控:﹤20m

    温显:﹤10m（二线制）

    ﹤100m（带有补偿导线的二线制）

    SCB10干式变压器型号标志/技术规范/技术参数

    变压器产品型号按JB，T3837—1 996《变压器类产品型号编制方法》规定

    干式变压器产品型号标志：

    注：1、变流(整流}变压器在最前加“z”

    2、茸偶变压器在s前玎[…0’

    3、三绕组变压器在s后加“s”

    4、有载调压变压器在C后加“z”

    5、铝箔绕组变压器在B前加[“L”

    6、隔离变压器在B后加“G”

    7、性能水平代号按GB，T10228 1 997~]“l¨为8’．比8’型空载损耗和负栽损耗都降低10％9· 型比8’型空载损耗降低20％．负载损耗降低1 5％为“1 0”型。

    技术规范

    电压等级：1 0 /35kV

    容量范围：30—2500kVA

    调压方式：无励磁调压

    分接范围：±2 x 2 5％或±5％

    频   率：50Hz或60Hz

    联结组标号：Y．yno．D ynl 1

    短路阻抗：标准阻抗(见技术参数）

    温升：1 00K

    冷却方式：AN或AF

    防护等级：户内：IP00、lP20户外：IP23

    绝缘等级：F级

    绝缘水平：1 0kV级工频耐压28／3kV冲击耐压75kV

    35kV级工频耐压70kV冲击耐压170kV



    SCB10-2500/10干式变压器的防护方式：

   根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入， 造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成 60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。

    北京创联汇通电气设备有限公司是一家专业从事配电变压器定制化设计、制造、营销及售后服务为一体的综合性电力服务企业。公司技术实力雄厚，生产工艺***，设备精良，测试手段齐全。从组建开始就建立了完善的质量***体系。公司SCB10-2500/10干式变压器先后通过省、部级技术鉴定以及***9000:2000国际质量认证体系的认证。售后服务一年三包，终身维修。


    SCB10-2500/10干式变压器技术标准：

    GB1094.11-2007 干式电力变压器

    GB/T10228-2008 干式电力变压器技术参数和要求

    GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

    JB/T10008-2004 6~500KV级变压器声级

    JB/T56009-1998 干式电力变压器产品质量分等

     标签：SCB10-2500/10环氧树脂浇注干式变压器执行标准/SC(B)10系列树脂绝缘干式电力变压器技术数据表/SCB10-2500/10环氧树脂浇注干式变压器外壳保护装置/SCB10-2500/10环氧树脂浇注干式变压器温控、温显/SCB树脂绝缘干式电力变压器型号标志/技术规范/技 术参数和外形尺寸/SCB10-2500/10环氧树脂浇注干式变压器介绍/SCB10-2500/10环氧树脂浇注干式变压器技术参数和外形尺寸 /SCB10-2500/10环氧树脂浇注干式变压器干式变压器温度/SCB10-2500/10环氧树脂浇注干式变压器使用条件/SCB10-2500 /10环氧树脂浇注干式变压器干式变压器原理/SCB10-2500/10环氧树脂浇注干式变压器产品特点/SCB10-2500/10环氧树脂浇注干式 变压器型号含义.
