| 加工定制：是 | 品牌：创联汇通 | 型号：GCS系列开关柜 |
| 额定电压：10（kV） kV | 额定容量：250（KVA） KVA | 负载耗损：1111（W） W |
| 阻抗电压：4（%） % | 尺寸：22（m） m | 产品认证：*** |
创联汇通变压器厂，主要生产GCK低压抽出式开关柜。GCK低压抽出式开关柜质量可靠，经过国家质量验证，创联汇通订制GCK低压抽出式开关柜，没有中间商，厂家订制GCK低压抽出式开关柜，从而降低您的采购成本，欢迎来电咨询。
创联汇通GCK低压抽出式开关柜欢迎您前来订购:
联系人：孟经理
手 机：15313131876
座 机：010-57141876
传 真：010-62882621
邮 箱：bjclht6@163.com
网 址：/
GCK低压抽出式开关柜优势：GCK低压抽出式开关柜能够灵活地根据所需的各单元线路方案时进行任意组合，且一旦发生故障时，可以在很短时间内将单元抽出，换上备用单元继续使用，相同单元可在任一柜上互换。单元隔室设置通风道，柜顶上设有压力释放装置，用于释放配电柜内部故障时产生的高压游离气体。
GCK低压抽出式开关柜卖点：结构合理 操作安全 ***，维护方便。
GCK低压抽出式开关柜描述：
GCK低压抽出式配电柜由于其产品的性价比高于国内同类产品，目前在国内己被广泛应用。为了提高产品的性能，以满足我国电力系统快速发展的需要，本公司根据市场需要，研制开发了智能GCK低压抽出式配电柜，该产品在保持了电气性能高于同类产品的基础上，增大了容量和机械强度， 并具有结构***，外型美观，防护等级高，***，维护方便等特点；可作为低压成套开关设备的更新换代产品。

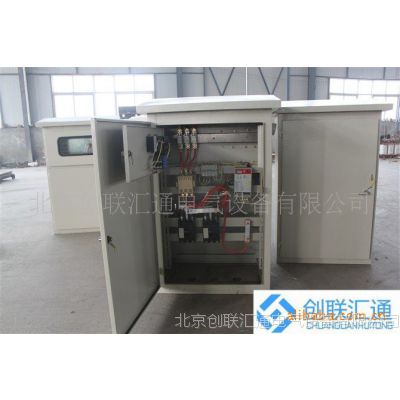

GCK低压抽出式配电柜展示：（1）
GCK低压抽出式配电柜展示：（2）
GCK低压抽出式开关柜技术参数：
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门，挡板、隔板，抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜．本柜有
GCK低压抽出式开关柜特点：
1、GCK低压抽出式开关柜框架采用异形钢材，利用三维角板定位，螺栓连接无焊接结构从而避另了焊接变形和应力，提高了安装精度。
2、框架及零部件安装孔按模数 E=20mm变化。
3、GCK低压抽出式开关柜内部结构件采用镀锌处理。外部经酸洗和磷化处理後，采用静电环氧粉末喷涂。
4、GCK低压抽出式开关柜顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的 DW15C、ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如： ABB公司生产的 F系列断路器，以及智能化断路器等。
GCK低压抽出式开关柜在一般情况下，额定电流在 630A——1600A时，占据一个外形尺寸为800×1 000× 2200（宽×深×高）的柜体。没有翻排的主电路占据一个外形尺寸为 800× 800× 2000（宽×深×高）的柜体。额定电流在1600A——3150A时．占据一个外形尺寸为1000×1000×2200（宽×深×高）的柜体。没有翻排的主电
路占据一个外形尺寸为1000× 800× 2200（宽×深×高）的柜体。 动力中心馈电柜结构与进线柜相似，馈电电流在 630A——1600A时，一个1000×1000× 2200（宽×深×高）的柜体可装二个回路，为上下布置安装。
5、GCK低压抽出式开关柜电动机控制中心开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为 600mm，安装抽屉功能单元区域的高为1 840mm当柜体为靠墙安装时。柜的左部为功能单元区域，右部有一个 200mm宽的电缆出线区域，柜体外形尺寸为 800× 500× 2200（宽×深×高），当柜体为离墙安装时，柜体宽度为 600mm，电缆出线区在柜体的后部，柜体的外形尺寸为 600× 800（1000）× 2200（宽×深×高）。柜体深度有 800和1000二种，当抽屉抽出柜外时，柜内带电部分不外露，***。
6、GCK低压抽出式开关柜抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分开位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性、并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位．此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
7、GCK低压抽出式开关柜在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而***了抽屉式与固定式柜体能够并排使用。
8、GCK低压抽出式开关柜母线系统：柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线，柜与柜之间的水平母线采用连结块搭接，垂直母线采用镀锌板封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线设置在柜底部，并与柜体的隔板，门相连，从而***了接地连续性。
9、GCK低压抽出式开关柜在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。
10、柜体外壳防护等级为 IP40。GCK低压抽出式开关柜产品具有分断能力高，动热稳定性好，结构***，合理，电气方案切合实际，系列性．通用性强、GCK低压抽出式开关柜各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观．防护等级高，***，维护方便等优点。 GCK低压抽出式开关柜符合IEC439 NEMA ICS2一322标准，也符合 GB7251-87《低压成套开关设备》***和2BK36001一89《低压抽出式成套开关设备》专业标准。
GCK低压抽出式开关柜加工厂房办公楼 ：
创联汇通GCK低压抽出式开关柜欢迎您前来订购:
联系人：孟经理
手 机：15313131876
座 机：010-57141876
传 真：010-62882621
邮 箱：bjclht6@163.com
网 址：/
GCK低压抽出式开关柜使用条件：
GCK低压抽出式开关柜适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz，工作电压至 660V，工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
GCK低压抽出式开关柜产品具有分断能力高，动热稳定性好，结构***，合理，电气方案切合实际，系列性．通用性强、各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观．防护等级高，***，维护方便等优点。
