| 加工定制：是 | 品牌：京创 | 型号：S13-M.R-50/10变压器 |
| 额定电压：10（kV） kV | 额定容量：30（KVA） KVA | 产品认证：CQC |
京创【S13变压器】S13-M.R-50/10变压器【价格 参数 厂家 型号】

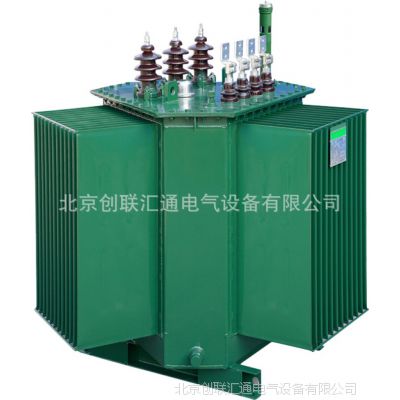

S13-M.R三角形立体卷铁心配电变压器、开口式立体卷铁心变压器是在S11卷铁心节能变压器的基础上推出的新产品，铁心呈三角形排列，铁心无接缝，在专用的设备上卷绕成型，大大减少了磁阻，空载电流减少70 ~85％，提高了功率因素，降低了电网损耗，改善了电网的供电的品质。卷铁心结构成自然紧固状态，无需夹件坚固，避免了因夹紧所带来的性能恶化，因此它比S11卷铁心空载损耗降低了20 ~ 35％。卷铁心自身是一个无接缝的整体，且结构紧凑，在运行时的噪声降低了7 ~10dB，很适合于建筑内的生活区安装使用。
S13型立体卷铁心变压器与各类型号变压器性能对比：
1）与S7同容量变压器相比，空载损耗下降55％以上，负载损耗下降33％，空载电流下降85％以上，噪声下降8～13dB(A)。
2）与S9 同容量变压器相比，空载损耗下降50％以上，空载电流下降80％以上，噪声下降8～11dB(A)。
3）与S11 同容量变压器相比，空载损耗下降25％以上，空载电流下降70％以上，噪声下降7～10dB(A)。
4）与S13叠片结构同容量变压器相比，节省硅钢片用量20%以上、铜用量2～3%，空载电流下降50％以上，噪声下降4～6dB(A)。
同时，空载电流小，一可以降低网络损耗；二提高网络功率因数；三提高供电网设备的有效利用率；四减少无功补偿设备的投入，可大大节省设备投资和运行费用。
1．产品简介
S13型***损耗全密封油浸式电力变压器是我公司设计和生产的型节能变压器产品。
我公司生产的S13型系列产品全部采用上海宝钢0.23-0.30mmQ系高导磁曲向硅钢片制造，高低压绕组全部使用全铜箔和铜导线生产,并采用了全密封波纹片油箱结构，在网运行经济效益***。
我公司生产的S13型产品采用叠铁芯技术设计制造，产品具有免维护，维修方便、运行稳定的特点。
S13型电力变压器与S11型相比,空载损耗平均降低约27%。
器身内部设计了定位结构,确保在运输过程中不产生移位,同时,所有的紧固件加装锁紧螺母,***了产品在长期运行过程中紧固件不松动,满足了不吊芯的要求.
全密封结构设计,使得变压器器身与空气隔绝，防止和减缓变压器油的劣化和受潮，增强运行可靠性。
安全设计上,安装有压力释放阀,信号温度计,气体继电器等确保变压器安全运行.
油箱表面经去油、去锈、磷化处理后用三防漆（防雨、防潮、防盐雾）涂装，可以满足 冶金，石化系统等潮湿污秽地区的特殊使用要求。
2．产品标准：
GB1094.1-2-1996电力变压器
GB1094.3-5-2003电力变压器
GB/T6451-2008三相油浸式电力变压器技术参数和要求
3．使用环境及条件：
装置种类:户外式
海拔高度：不超过1000m；
环境温度：气温+40℃,户外***气温-25℃。
安装场所:没有腐蚀性气体,无明显污垢的环境.
4.性能指标：
S13型全密封油浸式电力变压器主要技术参数
额定容量 (kVA) | 联结标号 | 电压组合 | 额定电流 A | 损耗（W） | 阻抗电压 ％ | |||||||
高压kV | 分接范围 | 低压kV | 空载损耗 | 负载损耗 (75℃) | ||||||||
30 | Yyno 或 Dyn11 | 6 6.3 10 10.5 11 | ±5% 或 ±2×2.5% | 0.4 | 1.73 | 80 | 600 | 4.0 | ||||
50 | 2.89 | 100 | 870 | |||||||||
80 | 3.64 | 130 | 1250 | |||||||||
100 | 5.77 | 150 | 1500 | |||||||||
125 | 7.22 | 170 | 1800 | |||||||||
160 | 9.24 | 200 | 2200 | |||||||||
200 | 11.55 | 240 | 2600 | |||||||||
250 | 14.43 | 290 | 3050 | |||||||||
315 | 18.2 | 340 | 3650 | |||||||||
400 | 23.1 | 410 | 4300 | |||||||||
500 | 28.9 | 480 | 5100 | |||||||||
630 | 36.4 | 570 | 6200 | 4.5 | ||||||||
800 | 46.2 | 700 | 7500 | |||||||||
1000 | 57.7 | 830 | 1030 | |||||||||
1250 | 72.2 | 970 | 12000 | |||||||||
1600 | 92.4 | 1170 | 14500 | |||||||||
