| 电源相数：三相 | 防潮方式：开放式 | 冷却方式：油浸风冷式 |
| 冷却形式：干式 | 频率特性：低频 | 品牌：京创 |
| 绕组形式：双绕组 | 铁心形式：心式 | 铁心形状：R型 |
| 外形结构：屏蔽式 | 型号：BK控制变压器 |

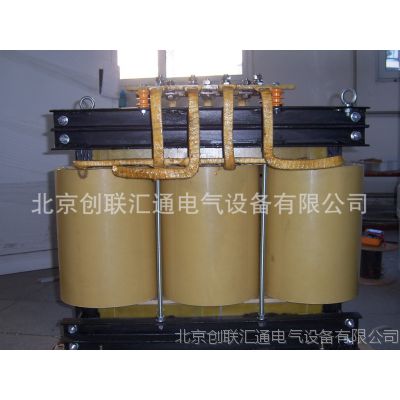

变压器产品用途 (BK(DK)（DG)控制变压器) | |||||||||||
BK系列机床控制变压器，适用50-60Hz，电压至500V的电路中，通常用作机床控制电路或局部照明灯及指示灯的电源之用。 | |||||||||||
| |||||||||||
| |||||||||||
BK变压器按结构分为壳式，按安装方式可分为立式。 | |||||||||||
| |||||||||||
1、周围空气温度5℃至+40℃,月平均气温不超过+30℃ | |||||||||||
2、安装地点海拔不超过1000m； | |||||||||||
3、大气相对湿度在周围空气温度为+40时不超过50％，在较低温度下可以有较同的相对湿度，最湿月的平均湿度为90％，同时该月的月平均***温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。 | |||||||||||
| |||||||||||
型号 | 外形尺寸 | 安装孔距 | 安装孔 | ||||||||
Bmax | Dmax | Emax | A | C | K × J | ||||||
BK-50 | 86 | 95 | 93 | 70±0.4 | 50±3 | 5 × 12 | |||||
BK-100 | 100 | 110 | 113 | 85±0.4 | 60±2.5 | 6 × 12 | |||||
BK-150 | 100 | 125 | 113 | 85±0.4 | 66±2.5 | 6 × 12 | |||||
BK-250 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9 × 11.5 | |||||
BK-300 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9 × 11.5 | |||||
BK-400 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9 × 11.5 | |||||
BK-500 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9 × 11.5 | |||||
BK-700 | 160 | 160 | 137 | 110±0.4 | 102±3 | 9 × 11.5 | |||||
BK-1000 | 160 | 180 | 137 | 150±0.4 | 100±3.5 | 9 × 11.5 | |||||
BK-1500 | 160 | 240 | 137 | 160±0.4 | 132±3.5 | 9 × 11.5 | |||||
BK-2000 | 184 | 270 | 137 | 160±0.4 | 132±3.5 | 9 | |||||
